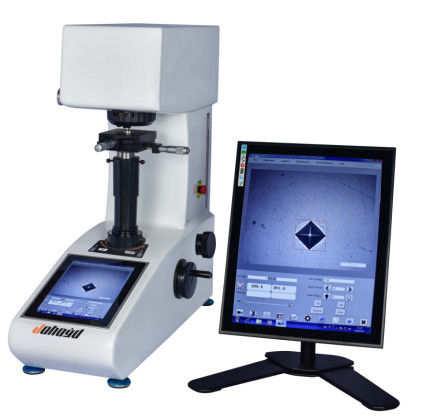

Automatisch de Micro- Hardheidsmeetapparaat van Vickers

Geïntegreerd Intelligent Visueel Hardheidsmeetapparaat pchvt-10Z voor Automatische Meting op PC

Het geïntegreerde intelligente visuele hardheidsmeetapparaat, moet slechts een computer in werking stellen van de aanrakingstablet, gemakkelijk om de meting te krijgen! En alle die parameters voor de test worden vereist kunnen, direct worden geselecteerd op de computer worden gewijzigd en worden geanalyseerd. De PC-terminal wordt aangesloten in reeks aan het hardheidsmeetapparaat door het communicatie protocol om de controle van de mechanische beweging van het hardheidsmeetapparaat te realiseren. Het kan realiseren: automatische multifunctionele toren, automatische identificatie van objectieve lens en indenter, automatische lading, automatisch ladingsbehoud, het automatische leegmaken, lichte helderheid. Door het ingebouwde de meting en de aanwinstensysteem van CCD te verbinden, kan het de duidelijke dynamica van het inkepingsbeeld op PC in realtime tonen, en kan de inkeping direct ook sluiten om de hardheidswaarde, automatisch sparen de testgegevens automatisch te meten, en een rapport te produceren. De verrichting is zeer eenvoudig en snel, eliminerend menselijke metingsfouten. Het geïntegreerde intelligente visuele hardheidsmeetapparaat, met tabletcomputer als platform, kan meer toepassingsfuncties door Internet uitbreiden, en kan ook met externe monitors, printers en ander materiaal worden verbonden. De zij-schommelings opheffende schroef keurt een structuur van het wormtoestel goed, en de transmissie is stabiel.

1. De industriële integratie van de tabletcomputer, USB-uitbreiding

2. Uitgerust met het recentste Windows-besturingssysteem, I7-bewerker

3. Ingebouwd CCD-beeld automatisch meetsysteem

4. Visuele vertoning van inkeping en automatische hardheidsmeting

5. Registreer automatisch metingsgegevens, produceer hardheid-diepte kromme, en bewaar het als WORD dossier

De machine is uitgerust met een systeem van de de metingscontrole van Vickers automatisch: het kan opeenvolgende experimenten met elke gelezen lading en elke inkeping uitvoeren. De geschikte ccdcamera wordt gebruikt om de inkeping op de vertoning direct waar te nemen en te meten, die hoge metingsnauwkeurigheid heeft en handmetingsfouten vermijdt. Voor het plaatsen van beproevingsomstandigheden, vertoning kunnen de resultaten, enz. duidelijk en snel worden in werking gesteld en worden getoond. Door de software van de metingscontrole, kan het gemakkelijk op de ingebouwde computer worden in werking gesteld om single-point meting te realiseren. De meting met meerdere balies kan willekeurig gemeten, statistische metingsgegevens zijn, en de afstand tussen twee of met meerdere balies meetpunten kunnen willekeurig zijn plaatsen voor de meting van de lekkagediepte langs de twee-Richting van X of y-meting, statistische metingsgegevens, automatische berekening van de vaste vorm gegeven die laagdiepte volgens de oordeelwaarde door de gebruiker wordt ingevoerd. Het statistische berekening, omzetting, oordeel van de vertoningskromme, enz., enz. De lengte van het gemeten deel kan worden bewaard en worden gedrukt.

Softwareeigenschappen:

1. De controle van het hardheidsmeetapparaat: Het systeem verstrekt periodieke mededeling om de verrichting van het hardheidsmeetapparaat te controleren, zoals het draaien van de objectieve lens, lading, die de holdingstijd plaatsen, aanpassend de helderheid van het licht, en aanpassen koppelt van de testkracht terug;

2. Automatische meting: het systeem meet automatisch de inkeping, en trekt automatisch de verhardende kromme, bijwerkt de statistische resultaten, enz.

3. Handmeting: Het systeem verstrekt handmeting, met inbegrip van vier-punt meting en diagonale meting;

4. De omzetting van de hardheidswaarde, correctie, en efficiënte controle: Het systeem kan de gemeten de micro- hardheidswaarde van Vickers in andere hardheidsschalen zoals HB, u, enz. gelijktijdig omzetten; het kan de gemeten waarde van de sferische cilindrische steekproef verbeteren; Efficiënte controle van de gemeten waarde van de steekproef;

5. Gegevensstatistieken: bereken de gemiddelde waarde, verschil, Cp, automatisch Cpk en andere statistische waarden van de gemeten hardheid, en kan automatisch bewaren het naar keuze;

6. Gegevensopslag: de enige de metingsgegevens en beelden kunnen in een dossier voor recenter rappel worden opgeslagen, en kunnen automatisch worden opgeslagen;

7. Testrapport: Produceer WORD of EXCEL-document automatisch rapport; de gebruikers kunnen het rapportformaat aanpassen; het standaardformaat omvat elke enige waarde van de hardheidsmeting, statistische waarde, inkepingsbeeld, en verhardende kromme, enz.

8. Knoophardheid: kan aan Knoop-hardheidsmeting worden geplaatst;

9. Breukhardheid: kan aan de breukhardheid van de maatregeleninkeping worden geplaatst;

10. Andere functies: alle functies van de microscopische beeldverwerking en het meetsysteem, met inbegrip van beeld het schieten, kaliberbepaling, beeldverwerking, geometrische meting, document etikettering, albumbeheer, en be*vestigen-vergrotingsdruk, enz.

Hoofdfuncties en eigenschappen van de machine:

1. Het optische die systeem door hogere optische ingenieurs wordt ontworpen niet alleen heeft duidelijke beelden, maar ook kan als eenvoudige microscoop, met regelbare helderheid, comfortabele visie worden gebruikt, en niet gemakkelijk om na verrichting op lange termijn te vermoeien;

2. Ingebouwde PC kan de hardheidswaarde visueel tonen, de de hardheid, testmethode, de testkracht, de helderheid, de holdingstijd, de metingstijden, de statistische gegevens, bovenleer en ondergrens de metingswaaier omzetten, zijn de testtijd en andere testprocedures intuïtief en duidelijk;

3. Regelbare waaier van optische systeemhelderheid: 0-100;

4. Onbeperkte opslag van de gegevens van het testrapport;

5. De eenheid van de testkracht kan manueel voor wederzijdse omzetting worden geselecteerd, is de omzettingseenheid: (Kgf, N)

6. Gelijktijdige vertoning: maximumwaarde, minimumwaarde, gemiddelde waarde, maximumfout, enz.

7. De schaal kan worden omgezet en kan worden geschakeld: de nationale standaard, Amerikaanse standaard en internationale norm, een totaal van 18 het meten schalen kan worden omgezet: HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HV, HK, HBW;

8. Beide objectieve lenzen kunnen de hardheid direct meten,

9. De het bovenleer en waaier van de ondergrensmeting kunnen op de belangrijkste metingsinterface worden geplaatst en worden getoond;

10. De het meten schaal kan in de hardheid van HK worden omgezet Knoop;

11. Het besturingssysteem kan tussen Chinees en het Engels worden omgezet;

12. Het ingebouwde metende systeem kan de hardheidswaarde automatisch meten;

13. Shell van het gietvormaluminium heeft een stabiele en niet misvormde structuur zodra gevormd, heeft de zuivere witte autoverf hoogwaardige, sterke krasweerstand, en het is nog helder nieuw na vele jaren van gebruik;

14. Ons bedrijf heeft de capaciteit van zelf-ontwikkelde ontwerp, productie en verwerking. Onze machines verlenen van het delenvervanging en onderhoud de verbeteringsdiensten voor het leven;

Hoofddoel en toepassingsgebied:

1. Staal, non-ferrometalen, metaalfolie, gecementeerd carbide, metaalblad, microstructuur

2. Het carbureren, nitriding en het decarburizing laag, oppervlakte verhardende laag, het galvaniseren laag, het met een laag bedekken

3. Glas, wafeltjes,

Standaardconfiguratie:

Standaardconfiguratie:
